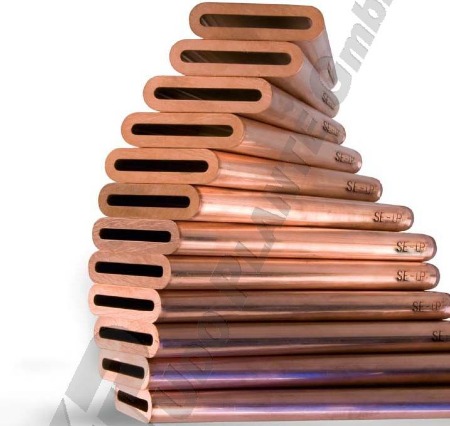

Die Udo Plante GmbH liefert Kupferhohlprofil-Elektroden für EDT Anlagen von Herkules, Kleinknecht und Waldrich Siegen in allen geforderten Längen.

E-Cu / SE-Cu / OF-Cu

Im Normalfall werden Elektroden für EDT Maschinen aus dem Werkstoff E-Cu hergestellt.

Bei hochsensiblen Texturierverfahren kann es sinnvoll oder erforderlich sein, höherwertige Werkstoffe wie SE-Cu oder OF-Cu einzusetzen.

Diesen Anforderungen entspricht die Udo Plante GmbH mit 3 Performance-Qualitäten, abhängig von der Sensivität des EDT-Processes und den Qualitätsanforderungen der Auftraggeber.

1 CE-Elektroden bestehen aus durch elektrolytische Raffination hergestelltem,
sauerstoffhaltigem Kupfer, mit einer hohen Leitfähigkeit von min. 57 m/Ω mm2.

2 CE-Elektroden bestehen aus hochreinem, desoxidiertem Kupfer mit einem niedrigen Restphosphorgehalt und einer hohen Leitfähigkeit von min. 58 m/Ω mm2.

3 CE-Elektroden bestehen aus hochreinem, nicht desoxidiertem, sauerstofffreien Kupfer, ohne vakuumverdampfbaren Elementen, mit einer hohen Leitfähigkeit von bis zu 59 m/Ω mm2.

Höhere Anforderungen – höhere Qualität

In der normalen Anwendung sind Standard-Performance-Elektroden für EDT-Maschinen ausreichend.
Lediglich bei hochsensiblen Texturierverfahren ist der Einsatz höherwertiger Elektroden angezeigt.

Optional gibt es 2 verschiedene Dichtungen für die Kupferhohlprofil-Elektroden

CE1 aufsteckbare NB-Kautschuk-Dichtung, mehrfach verwendbar

CE2 festhaftende Polyurethan-Dichtung

CE0 ohne Dichtung

Kupferhohlprofil-Elektroden für Waldrich Siegen EDT-Maschinen sind in allen geforderten
Längen lieferbar.

Standardlängen sind 100 mm, 130 mm und 150 mm.
